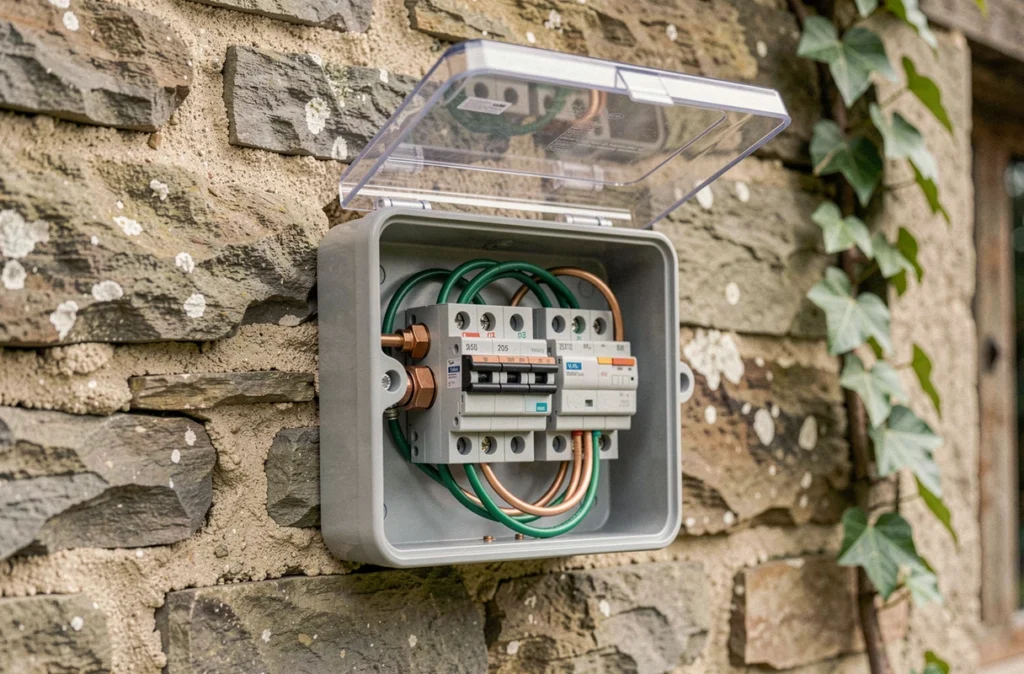

Un raccord étanche de dérivation mal dimensionné ou mal serré compromet toute la chaîne de protection IP du boîtier. Nous constatons régulièrement sur chantier que le point faible d’une installation extérieure n’est ni le câble ni la borne, mais l’entrée de câble elle-même. Cet article se concentre sur les paramètres techniques qui déterminent la fiabilité d’un raccord étanche de dérivation, du couple de serrage du presse-étoupe à la compatibilité avec les Euroclasses de câbles imposées en ERP.
Couple de serrage et compression du joint torique dans un raccord étanche
La plupart des fiches produit indiquent un indice IP, rarement les conditions mécaniques pour l’atteindre. Un presse-étoupe en polyamide classique perd son étanchéité si le serrage dépasse la limite de déformation plastique du joint torique interne.
Nous recommandons de toujours vérifier la plage de serrage indiquée par le fabricant. Un serrage insuffisant laisse migrer l’humidité par capillarité le long de la gaine du câble. Un serrage excessif écrase le joint, crée une déformation permanente et réduit la durée de vie du raccord à quelques cycles thermiques.
Le diamètre extérieur réel du câble doit correspondre à la plage de serrage du presse-étoupe, pas seulement à son diamètre nominal. Un câble rond de section identique mais de gaine plus épaisse (type LSZH) peut nécessiter une taille de presse-étoupe supérieure.
Euroclasses de câbles et raccord de dérivation en ERP
L’édition 2024 de la NF C 15-100 intègre les Euroclasses de câbles (Cca, s, d, a), qui remplacent progressivement les anciennes classes françaises C1/C2/C3. Depuis le 23 mai 2025, les câbles classés Cca-s2,d2,a2 sont imposés dans les Établissements Recevant du Public.
Ce changement a un impact direct sur le choix des boîtiers de dérivation étanches. Les câbles Euroclassés possèdent souvent une gaine de composition différente (sans halogène, faible dégagement de fumée), ce qui modifie leur diamètre extérieur et leur comportement mécanique sous compression.
Un raccord étanche conçu pour du câble PVC standard peut ne pas garantir la même qualité de contact sur une gaine LSZH plus rigide. Nous observons que les installateurs qui ne vérifient pas cette compatibilité se retrouvent avec des entrées de câbles qui fuient après quelques mois, en particulier dans les locaux techniques soumis à des variations de température.
Vérification pratique avant montage
- Mesurer le diamètre extérieur réel du câble au pied à coulisse, pas au jugé sur la fiche technique du fabricant de câble
- Vérifier que le matériau du joint (NBR, EPDM, silicone) est compatible avec la gaine du câble et la plage de température du site
- S’assurer que le presse-étoupe est homologué pour le type de montage prévu (encastré, en saillie, sur chemin de câbles)
Indice IP et accessibilité : ce qu’impose la NF C 15-100 édition 2024
Depuis la refonte publiée le 23 août 2024, la NF C 15-100 constitue une série de 21 textes thématiques. Cette édition est la référence pour les installations neuves et rénovations complètes à partir de septembre 2025.
Les boîtes de dérivation doivent rester accessibles et fermées par couvercle vissé. Cette exigence, déjà présente dans les versions antérieures, est renforcée dans le contexte des circuits terminaux protégés en 30 mA. Concrètement, un raccord étanche de dérivation enterré ou noyé dans un doublage sans trappe d’accès constitue une non-conformité.
Le choix de l’indice IP dépend de la zone d’installation. Pour un local technique intérieur sec, un IP44 suffit pour la protection contre les projections d’eau. En extérieur exposé ou en enterré, un IP66 minimum est requis. Les installations immergées (regards inondables, fosses) nécessitent un IP68 avec des boîtiers en résine coulée.
Erreur fréquente sur le second chiffre IP
Le second chiffre de l’indice IP concerne la protection contre l’eau. Un boîtier IP65 résiste aux jets d’eau mais n’est pas conçu pour une immersion temporaire. Nous voyons régulièrement des boîtiers IP65 installés dans des regards de jardin qui se remplissent d’eau lors de fortes pluies. Le raccord étanche tient, mais le boîtier lui-même n’est pas prévu pour cette contrainte.
Matériaux des boîtiers et tenue mécanique du raccord étanche de dérivation
Les boîtiers de dérivation étanches existent en plusieurs matériaux : polycarbonate, ABS, polypropylène, fonte d’aluminium, inox. Le matériau du boîtier conditionne le type de filetage accepté pour le presse-étoupe et sa résistance à l’arrachement.
Un boîtier en plastique mince avec un filetage moulé supporte mal un presse-étoupe métallique serré au couple. Le filetage se déforme, l’étanchéité est perdue. À l’inverse, un boîtier en polycarbonate renforcé fibres de verre accepte des presse-étoupes en laiton nickelé sans problème.
Choix du matériau selon l’environnement
- Polycarbonate : bonne résistance aux UV, adapté aux installations extérieures en saillie, transparent pour contrôle visuel des connexions
- ABS : économique, adapté aux environnements intérieurs secs ou faiblement humides, sensible aux UV sur le long terme
- Fonte d’aluminium : résistance mécanique élevée, adaptée aux environnements industriels avec risque de choc, compatible avec les presse-étoupes métalliques M16 à M40
- Inox 316L : environnements corrosifs (bord de mer, industrie chimique), coût nettement supérieur mais durée de vie sans entretien
Organisation du câblage à l’intérieur du boîtier
Un boîtier correctement dimensionné en taille ne garantit pas un câblage propre. La longueur de dénudage et le rayon de courbure des conducteurs à l’intérieur déterminent la fiabilité à long terme.
Les conducteurs trop courts empêchent toute intervention de maintenance. Les conducteurs trop longs s’entassent, exercent une contrainte sur les bornes et compliquent l’identification des circuits. Nous préconisons de laisser une réserve de câble suffisante pour refaire une connexion, sans excéder la capacité volumique du boîtier.
Le marquage des circuits à l’intérieur du boîtier reste une obligation souvent négligée. Les systèmes de marquage en bande compatibles avec les bornes de raccordement (type étiquettes autocollantes ou bagues de repérage) permettent une identification rapide lors d’une intervention ultérieure.
Le raccord étanche de dérivation n’est pas un composant anodin. C’est le maillon qui relie la protection mécanique du câble à celle du boîtier. Un seul presse-étoupe mal adapté suffit à dégrader l’indice IP de toute l’installation. La conformité à la série NF C 15-100 édition 2024, la compatibilité avec les câbles Euroclassés et le choix du bon matériau de joint sont trois vérifications à systématiser avant chaque montage.
